 公司实力 广州佳环电器科技有限公司专业从事臭氧产生机理研究、臭氧设备设计与制造、臭氧应用工程方案设计与臭氧系统设备安装、调试、运行及维护，是国内臭氧行业的代表企业，正逐渐成为全球臭氧系统供应商。 臭氧发生器 公司拥有着实力雄厚的技术队伍，研发和生产出精度高、稳定性好、使用方便、维护容易的设备。 公司生产的系列产品应用范围广，在汽车消毒、制药、食品、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念，卓越的性能和完善的服务，使公司产品在臭氧领域处于领先地位。 臭氧发生器 产品配置及介绍 1、臭氧发生器技术参数及报价（见下表） 2、环境条件及设计条件 2.1 气源条件 臭氧发生器使用干燥洁净空气源或氧气气源（利用环境空气制成氧气供臭氧发生器使用）。 2.2 电源条件 380V 50Hz 臭氧发生系统（不含气源设备）要求负荷50KW 3、臭氧发生器设计和检验标准 CJ/T322-2010 中华人民共和国城镇建设行业标准《水处理用臭氧发生器》 GB150 钢制压力容器 GB/T 191 包装储运图示标志 GB 3095-1996 环境空气质量标准 GB 4208 外壳防护等级（IP 代码） GB/T 6682-2008 分析实验室用水规格和试验方法 GB 7521.1-2005 低压成套开关设备和控制设备 第 1 部分：型式试验和部分型式试验 成套设备 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB 14050 系统接地的型式及安全技术要求 GB 19517 国家电气设备安全技术规范 DIN EN60204 设备的电器装备（一般要求） DIN EN60034 旋转电机（测定和操作状态） GB4942.1－85 电机外壳防护 CD/T5226.1－1996 工业机械电气设备第一部分：通用技术条件 4、系统总体说明 1.臭氧发生器由1台臭氧放电室、1套臭氧专用中频高压电源以及控制系统组成。
2.臭氧放电室是安装臭氧发生单元的装置。臭氧发生单元是组成产生臭氧的最基本元件，包括电极和介质管。电极是与具有不同电导率的媒质形成导电交接面的导电部分，在臭氧发生单元中系指分布高压电场的导电体；介质管是基本电磁场性能受电场作用而极化的物质所构成的零、部件，在臭氧发生单元中系指位于两电极间，造成稳定的辉光放电的绝缘。
3.我公司的臭氧放电室：外电极系不锈钢制造，臭氧发生单元呈蜂窝状排布，采用非玻璃放电体——高压电极和介质管为一体化结构，在高压电极表面烧结搪瓷介电层。每个臭氧发生单元带有独立的高压熔断器，保证了放电室整体正常、可靠、有效的工作。
4.臭氧电源是将输入工频电源转化为中频高压电源的装置，也称为“供电单元”，使臭氧发生装置内形成高压电场。臭氧电源装置主要包括整流逆变电路、电抗器、高压变压器、控制装置及显示操作盘等。整流逆变电路将供电电源转换成辉光放电所要求的中、高频交流电源，经过高压变压器升压后，中频高压电源输送到臭氧发生装置。 5.电源控制装置设计为单片机，采用CPU实行数字控制，设置自动软启动功能，臭氧电源装置按设定程序自动启动及关断。臭氧电源装置设置多重保护装置保证整机的可靠性和稳定性，并设计了用于整体保护的保护电路或安全回路。
6.臭氧发生器采用水冷却，通过满足质量要求的足量的冷却水有效地带走电晕放电时放出的热量，冷却水可循环使用并通过外部工艺降温。
7.发生器产量可根据用户实际需要进行调整，并具有多重保护功能，防止意外情况下，对发生器造成损坏。 5、臭氧系统机组概况、安装条件及注意事项 5.1、室内应有无易燃易爆气体及导电粉尘。禁止安装在氨气易泄露或有发生爆炸危险的危险区域 5.2、室内有380v/50Hz交流电源。 5.3、环境温度要求：0℃-33℃ 5.4、环境适度要求：≦45％ 5.5、放置本机的地面要求平整，注意将设备平稳放在地上或支架上 5.6、设备安装时保持设备工作环境通风及空气干燥，该空间须安装风扇或空调 6、臭氧发生器报价一览表： 序号 | 货物名称 | 型号/参数 | 数量 | 品牌 | 备注 | 一 | 2KG/H臭氧系统 | HY-020-2000A | 1套 | 广加环 | 自主研发生产 | 1.1 | 臭氧电柜室 | 电源控制（单片机，采用CPU实行数字控制，设置自动软启动功能） | 1台 | 广加环 | 外置配套 | 自主研发生产 | 1.2 | 臭氧放电室 | 蜂窝状介电层 | 1个 | 广加环 | 外置配套 | 1.3 | 相应仪器、仪表 |
| 1套 |
| 嵌入式 | 1.4 | 温度控制仪 |
| 1套 |
| 内置配套 | 1.5 | 压力控制阀 |
|
|
| 内置配套 | 1.6 | 防回水电磁阀 |
| 1个 |
| 内置配套 | 二 | 气源主要设备 | 标配 | 1套 | 品牌 |
|
| 2.1 | 螺杆空压机 | 功率：18.5KW，流量：3m3/min | 1台 | 欧克尔 | 外置配套 | 2.2 | 冷冻干燥机 | 功率：0.75KW，流量：3m3/min | 1台 | 豪迈尔 | 外置配套 | 2.3 | 吸附干燥机 | 功率：0.75KW，流量：3m3/min | 1台 | 豪迈尔 | 外置配套 | 2.4 | 过滤器 | Q级、P级、S级、C级 | 4个 | 广加环 | 外置配套 | 2.5 | 储气罐 | 容积：1.5m³ | 2个 | 佛山隆威 | 外置配套 | 2.7 | 冷水机 |
| 2台 |
| 外置配套 | 2.8 | 膨胀水罐 |
| 1个 | 广加环 | 外置配套 |
7、HY-3.0系列臭氧发生器技术参数 产品型号 | HY-020-2000A | 臭氧产量（kg/h)(N.T.P) | 2 | 臭氧浓度（mg/L） | 20-25 | 臭氧电耗（KW.h/kg) | ≤1.0 | 输入电源 | AC380V/50HZ/三相 | 工作电压（KV) | 5-7 | 电源频率 | ＞1000 | 进气流量(m3/Min) | ＞10000 | 进气压力（MPa） | 0.1-0.2 | 进气温度(℃) | ≤20 | 气源露点(℃) | ≤50 | 冷却水温度(℃) | ≤25 | 冷却水进出口（DN） | 20 | 气源进出口（DN） | 10 | 冷却水量(M3/h) | 1-1.5 | 工作环境条件 | 环境温度≤45℃，ＲＨ≤80% |
8、螺杆式空压机技术参数 型号 | 18.5A | 容积流量 | 3M³/MIN | 工作压力 | 7.0bar | 功率 | 18.5KW | 外形 | 775*1050*1050MM | 重量 | 480KG | 出口尺寸 | RP2 | 噪音 | ≦75db |
9、储气罐 工作压力 | 08MPa | 设计温度 | 110℃ | 容器总高 | 1594H1 | 容器内经 | 550￠ | 进气口 | H2:642 | 出气口 | H3:1242 | DN:50 | DN:50 | 螺纹式 RP 1½ | 螺纹式RP 1½ | 安全阀接口 | PR ¾ | 排污阀接口 | R ½ |
10、过滤器 型号 | 滤芯 | 处理风量 | 最大压力 | 管径 | 尺寸 | 过滤级别 | HMR150 | 1*150 | 15M³/min | 16bar.g | 2½" | 928*133mm | s级 |
11、冷冻式干燥机 型号 | 30P | 处理风量 | 3.8M³/MIN | 入口温度 | 50-80％℃ | 环境温度 | ≦38℃ | 使用压力 | 10KKG/CM | 压力露点 | 2℃-10℃ | 冷媒 | 22R | 冷媒压缩机马力 | 3HP | 电压 | 220V 50HZ-60HZ | 运行电流 | 10A | 空气出入口管径 | 3" | 设备尺寸 | 1250*570*1010MM |
12、无热再生吸附干燥机30p技术参数 型号 | 30P |
| 处理空气流量 | 3.8M³/H |
| 空气出入口管径 | 3" |
| 压力露点 | -20％-40％℃ |
| 电源 | 220V 50HZ/60HZ |
| 功率 | 0.75KW |
| 工作压力 | 0.4-0.7MPa |
| 系统压差 | 0.5-0.7MPa |
| 控制方式 | 数码编程 |
| 进气温度 | ≦45℃ |
| 噪音 | ≦80db |
| 使用寿命 | ≧9500h |
| 尺寸 | 750*420*1800mm |
| 吸附式 | 氧化铝分子筛 |
| 工作方式 | 双塔交替工作 |
| 再生气耗量 | 9％-15％ |
| 再生方式 | 无热再生 |
| 重量 |
|
|

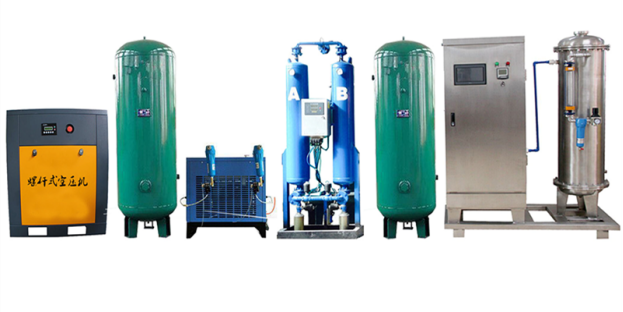

13.全套系统部分图片：供参考，以实际产品为准！（参考图）

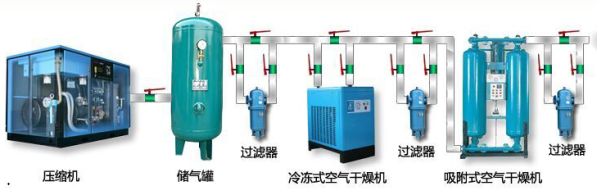

2000G臭氧发生器参考图 【全套气源部分系统】

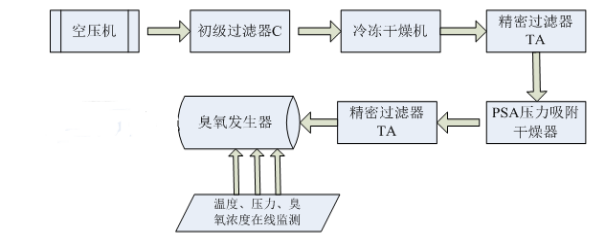

气源系统包括：空气压缩机、储气罐、精密过滤器（Q级）、冷冻干燥机、精密过滤器（P级）、吸附干燥机、储气罐、精密过滤器（S/C级） 气源部分：上述气源部分为本套系统全套标配，满足以上气源技术参数要求，已可采用外接干燥洁净空气气源或氧气源供臭氧发生系统使用。

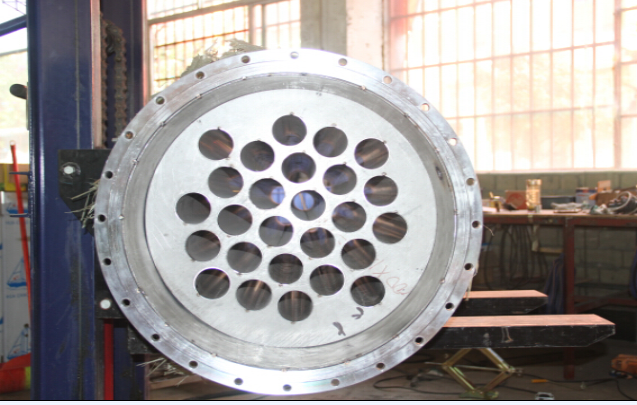

仅供参考 【臭氧放电室】

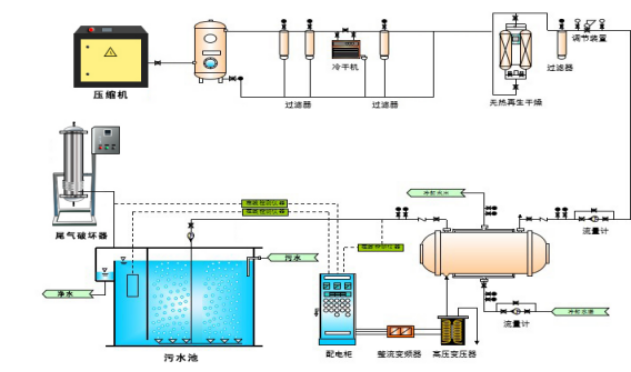

处理工艺：
14、设备报价： 序号 | 设备名称 | 规格型号 | 臭氧产量 | 数量（套） | 单价（元） | 总价（元） | 1 | 2KG/H臭氧系统（含气源设备） | HY-020-2000A | 2kg/h | 1 | 0 | 0 | 咨询电话：18719477157 符经理 15、交货期：12个工作日 |
16.售后服务
1．设备质保期 设备保修期为设备出厂之日起一年保修，终身维护； 2．操作、维修人员的培训 免费安排业主方操作、维护人员培训，达到： ①操作人员能熟练操作设备； ②维修人员需掌握设备的日常维护和维修工作。 3．用户走访 在保修期内不少于一次；检查设备运行状况，给用户提供合理化建议。 4．故障排除 ①接到用户设备出现故障的信息后，当日给用户明确答复； ②接到服务电话后，本市24小时到达现场，省内其他地市48小时到达现场，省外地市在72小时内可到达用户现场，检修设备保证用户正常使用。 5．其他服务 ①建立用户电脑档案，有专用软件协助用户进行设备管理； ②定期提醒用户更换易损件，检查设备及注意事项。 6．质量承诺： ①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。 ②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。 ③在正常的使用情况下，整机设备使用寿命为10年。 ④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围： A、环境过于潮湿或机器结构内部进水而导致产品损失 B、擅自改动产品结构而导致产品损坏 C、因自然灾害或其它不可抗力而导致产品损坏 D、因操作不当导致机器出故障。 厂址：广州市白云区人和东华工业区华隆路二号广州臭氧设备研发生产基地 13249192003 李工 欢迎上门参观考察！
|
