 一、设备基本参数
型号 | HY-021-500A | 输入电源 | 220V/50HZ | 占地面积 | 10M3 | 臭氧产量 | 500g/h | 臭氧浓度 | 20-35mg/L | 全套功率 | 9KW | 冷却水量 | 1-2T/h | 冷却水温 | 小于30° | 冷却接口 | RC1/2或RC1/4寸 |

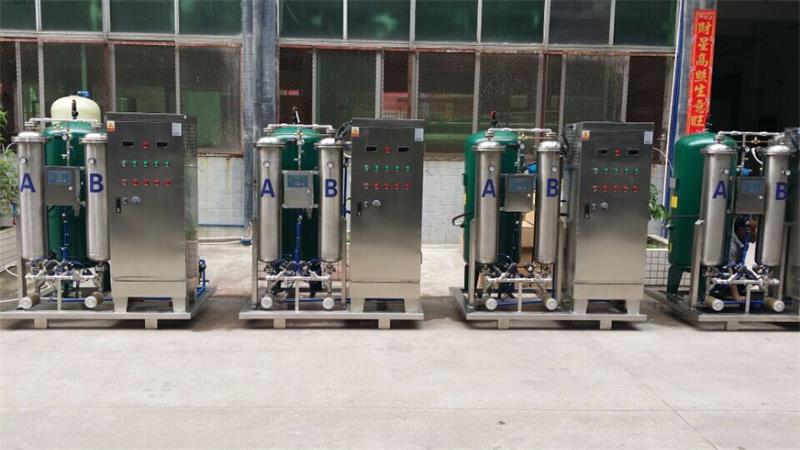

二、系统总体说明 本系统配套产量500g/h的臭氧发生器1台，采用空气源，外置无油空压机、泠冻式干燥机、精密过滤器、储气罐等组成。
1、组装示意图（占地空间：长350*宽150*高175cm）
2、配置参数 名称 | 无油空压机 | 储气罐 | 冷干机 | 臭氧机 | 高效自动过滤器 | 型号 | VW-0.64/7 | 0.6m³ | 7.5P | HY-021-500A | M-24(Q/P) | 数量 | 1台 | 1个 | 1台 | 1台 | 2组 |
2.1无油空压机 型号 | 额定电压 | 额定功率 | 额定压力 | 最大排气量 | 出气口径 | 重量 | 外形尺寸 | VW-0.64/7 | 380V/50HZ | 4KW | 0.7MPa | 0.45M³/min | DN15 | 170kg | 1250*500*900mm |
2.2储气罐 型号 | 容量 | 尺寸 | 重量 | 设计压力 | 进出气口径 | 设计温度 | HY-600L | 600L | ₵550*1500cm | 60KG | 0.80Mpa | DN40 | 150℃ |
2.3冷冻式干燥机 型号 | 额定电压(VoItage) | 额定功率 (Power) | 处理 风量 | 空气出入口径 | 压力露点 | 重量 （Weight) | 外形尺寸(Dimensions) | 7.5P | 220V/50HZ | 185W | 1M³/Min | 1寸 | 2℃～10℃ | 35KG | 700*400*680mm |
2.4臭氧机 型号 | 额定电压 (VoItage) | 额定功率 (Power) | 输入气压(Pressure) | 重量 （Weight) | 外形尺寸(Dimensions) | 输出口径 | 输出产量 | HY-021 | AC-220V/50HZ | 5KW | 0.25Mpa | 150KG | 1000*550*1650mm | Φ10mm | 500g/h |
三、产品特点及性能说明 ◆先进的电晕放电技术 ◆最优化的机械设计 ◆先进的IGBT供电单元 ◆低谐波污染 ◆低能耗 ◆臭氧浓度高、结实耐用 ◆结构紧凑 ◆低维护工作量 ◆自动化界面控制 ◆放电体 臭氧放电室采用石英管放电体，该放电体臭氧产量大，臭氧浓度高，能最大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键。 四、环境条件及设计条件 4.1环境条件 4.1.1 温度: 年平均气温12.1℃，最低温度＞0℃，最高温度38.8℃。 4.1.2 湿度: 年平均相对湿度61.5%，月平均最高相对湿度85%，月平均最低相对湿度35%。 4.1.3 大气压: 年平均压力101.59KPa，最高压力104.5KPa，最低压力98.6KPa。 4.1.4 冷却水: 一般工业自来水。 4.2设计条件: 臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。 4.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。 4.2.2湿度: 臭氧发生器设计相对湿度≦75%。 4.2.3冷却水温度: 臭氧发生器设计冷却水温度＜30℃。 4.2.4大气压: 臭氧发生器按标准大气压设计，即大气压为101.3KPa。 4.3气源条件: 臭氧发生器为空气源，气源露点要求＜-23℃。 4.4电源条件: 室内有220v/50Hz交流电源，部分臭氧设备同时需要用到380V/50Hz交流电源。 五、臭氧发生器设计、制造和检验标准 5.1 臭氧发生器设计、制造标准 5.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》； 5.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。 5.2 臭氧发生器检验标准 5.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。 六、注意事项及售后服务 注意事项：机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。 1．设备质保期 设备保修期为设备出厂之日起一年保修，终身维护； 2．操作、维修人员的培训 免费安排业主方操作、维护人员培训，达到： ①操作人员能熟练操作设备； ②维修人员需掌握设备的日常维护和维修工作。 3．用户走访 在保修期内不少于一次；检查设备运行状况，给用户提供合理化建议。 4．故障排除 接到用户设备出现故障的信息后，当日给用户明确答复； 5．其他服务 ①建立用户电脑档案，有专用软件协助用户进行设备管理； ②定期提醒用户更换易损件，检查设备及注意事项。 6．质量承诺： ①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。 ②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。 ③在正常的使用情况下，整机设备使用寿命为10年。 ④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围： A、环境过于潮湿或机器结构内部进水而导致产品损失 B、擅自改动产品结构而导致产品损坏 C、因自然灾害或其它不可抗力而导致产品损坏 D、因操作不当导致机器出故障。
|
