 广州佳环电器科技有限公司，成立于2007年，下设广州臭氧设备研发基地，是一家从事臭氧发生器与制氧机研发、设计、生产和销售的专业化公司。公司品牌‘广加环’已成为臭氧行业的知名品牌，产品远销欧美，市场份额在逐年倍增，产品从小型家用消毒机、制氧机、到工业化生产应用、到重工业公斤级应用，佳环人本着科技兴国，创新兴厂，质量求生存，信誉求发展，客户的要求，是我们需要完成的最低标准！ 公司生产的系列产品应用范围广，在食品、制药、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念，卓越的性能和完善的服务，使公司产品在臭氧领域处于领先地位。 佳环人的开拓永无止境，面对市场各种仿照，不断触犯我司各项专利，公司投入巨资进行新类别臭氧发生器的研发，必将成为又一个新的里程碑!臭氧发生器欢迎咨询13249192003李工 一、明细配置清单
500g/h臭氧系统供货清单及服务范围 序号 名称 型号和规格 数量品牌 （元） 1臭氧发生室YT-021-500A1台广加环 2PSA制氧机ZL-100L/Min1套广加环 3吸附式干燥机GJH-15HP1套广加环 4泠冻式干燥机GJH-15HP1台广加环 5储气罐C-0.61台佛山隆威18001800 6储气罐C-0.31台佛山隆威13001300 7螺杆式空压机功率15KW1台德山牌 8精密过滤器Mode01552组佛山豪特尔 9普通过滤器/粉尘过滤器———2支佛山豪特尔 10气体减压阀/自动排水阀佳环特制1套广加环 11臭氧连接管道及阀门 碳钢管/304不锈钢管1套广加环 保质期壹年，终身提供后期维修服务。 臭氧发生器 型号YT-021输入电源220V/50HZ输入电源380V/50HZ 臭氧产量500g/h臭氧浓度60-80mg/L全套功率20KW 氧气流量100L/min氧气浓度93%±3%占地面积20M3 冷却水量1-2T/h冷却水温＞30°冷却接口RC1/2或RC1/4寸 臭氧发生器 二、系统总体说明 臭氧发生器 本系统配套产量500g/h的臭氧发生器1台，采用氧气源，外置无油空压机、吸附干燥机、冷干机、精密过滤器、储气罐、制氧机等组成。

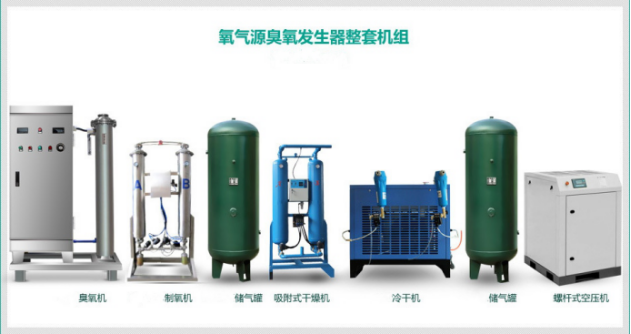

1、主要配置 名称无油空压机储气罐储气罐冷干机吸附干燥机制氧机臭氧机精密过滤器 型号WW-1.8/7-110.6m³0.3m³15P15PZL-100LYT-021M-24(Q/P) 数量1台1个1个1台1台1台1台2组 2、组装示意图（占地空间：长600*宽160*高200cm）
3、配置参数 3.1无油空压机 型号额定电压额定功率额定压力最大排气量出气口径外形尺寸 WW-1.8/-7-11380V/50HZ15KW0.7MPa1.8M³/minDN251500*1200*1350 3.2储气罐 型号容量尺寸重量设计压力进出气口径设计温度 HY-600L600LΦ650*2090mm156KG0.84Mpa1.5寸150℃ 3.3冷冻式干燥机 型号额定电压额定功率处理风量空气出入口径压力露点重量外形尺寸 GJH-15P220V/50HZ500W2M³/Min1寸2℃～10℃55KG70*42*76cm 3.4吸附干燥机 型号额定电压额定功率处理风量空气出入口径压力露点重量外形尺寸 GJH-15HP220V/50HZ350W2M³/MinDN25-20～-70℃90KG600*350*1720mm 3.5制氧机 型号额定电压额定功率 输入气压输出气压重量外形尺寸输出气量氧气浓度 ZL-100L220V/50HZ550W0.45Mpa0.3Mpa135kg85*60*195100L/Mil≥90% 3.6臭氧机 型号额定电压额定功率 输入气压输入气量重量外形尺寸输出口径臭氧产量 YT-021220V/50HZ5000W0.3Mpa100L/Mil75KG70*75*173Φ10mm500g/h 三、产品特点及性能说明 ◆先进的电晕放电技术 ◆最优化的机械设计 ◆先进的IGBT供电单元 ◆低谐波污染 ◆低能耗 ◆臭氧浓度高、结实耐用 ◆结构紧凑 ◆低维护工作量 ◆自动化界面控制 ◆放电体 臭氧放电室采用石英管放电体，该放电体臭氧产量大，臭氧浓度高，能最大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键。 四、环境条件及设计条件 4.1环境条件 4.1.1 温度: 年平均气温12.1℃，最低温度＞0℃，最高温度38.8℃。 4.1.2 湿度: 年平均相对湿度61.5%，月平均最高相对湿度85%，月平均最低相对湿度35%。 4.1.3 大气压: 年平均压力101.59KPa，最高压力104.5KPa，最低压力98.6KPa。 4.1.4 冷却水: 一般工业自来水。 4.2设计条件: 臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。 4.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。 4.2.2湿度: 臭氧发生器设计相对湿度≦75%。 4.2.3冷却水温度: 臭氧发生器设计冷却水温度＜30℃。 4.2.4大气压: 臭氧发生器按标准大气压设计，即大气压为101.3KPa。 4.3气源条件: 臭氧发生器为空气源，气源露点要求＜-23℃。 4.4电源条件: 室内有220v/50Hz交流电源，部分臭氧设备同时需要用到380V/50Hz交流电源。 五、臭氧发生器设计、制造和检验标准 5.1 臭氧发生器设计、制造标准 5.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》； 5.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。 5.2 臭氧发生器检验标准 5.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。 六、注意事项及售后服务 注意事项：机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。 1．设备质保期 设备保修期为设备出厂之日起一年保修，终身维护； 2．操作、维修人员的培训 免费安排业主方操作、维护人员培训，达到： ①操作人员能熟练操作设备； ②维修人员需掌握设备的日常维护和维修工作。 3．用户走访 在保修期内不少于一次；检查设备运行状况，给用户提供合理化建议。 4．故障排除 ①接到用户设备出现故障的信息后，当日给用户明确答复； ②接到服务电话后，本市4小时到达现场，省内其他地市48小时到达现场，省外地市在72小时内可到达用户现场，检修设备保证用户正常使用。 5．其他服务 ①建立用户电脑档案，有专用软件协助用户进行设备管理； ②定期提醒用户更换易损件，检查设备及注意事项。 6．质量承诺： ①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。 ②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。 ③在正常的使用情况下，整机设备使用寿命为10年。 ④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围： A、环境过于潮湿或机器结构内部进水而导致产品损失 B、擅自改动产品结构而导致产品损坏 C、因自然灾害或其它不可抗力而导致产品损坏 D、因操作不当导致机器出故障。
|
