第一、游泳池水处理臭氧消毒系统设计

    1.1 CT值是臭氧消毒系统的主要设计参数

其中C代表臭氧浓度，以mg/L计；T代表接触时间，以 min计；两者的积CT值表示消毒过程的有效性。例如臭氧浓度为0.4mg/L，接触时间为4min 时的CT值等于1.6。

（1）游泳池水和饮用水不同：

（2）游泳池水封闭循环，每天循环次数最少4次，而饮用水是直流的。

（3）随着游泳人数增加，池水所需氧化剂量也要增加。

（4）游泳池水温度一般为25℃～40℃，而饮用水温度一般为0.5℃～25℃。

（5）游泳池水还要加氯作为辅助消毒剂。

（6）游泳池循环水经过滤后加臭氧消毒。

因此CT值采用1.6来确定游泳池水臭氧消毒系统的大小是比较安全的。有些地区采用低的CT值0.8，臭氧浓度为0.2mg/L～0.25mg/L，接触时间为3.5min～4min，此时作为辅助消毒的加氯量可减少65%。当氯作为主要消毒剂而臭氧作为精处理消毒剂时，CT 值可小于0.8，臭氧浓度小于0.5mg/L，接触时间小于1min。

    1.2 臭氧与水混合的氧化反应

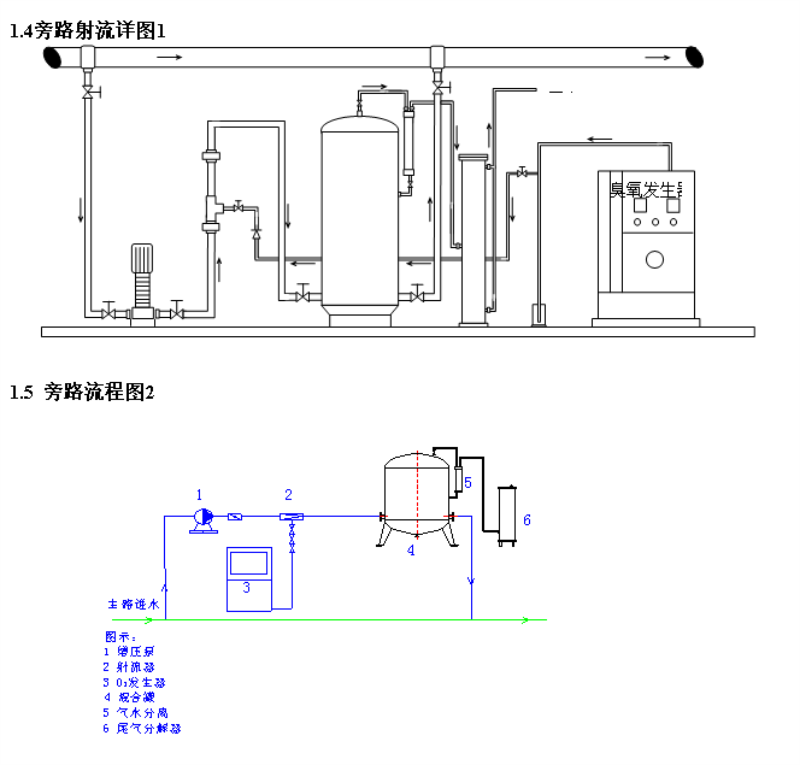

    通常用装在旁流管上的射流器把臭氧导入水中，为了保证射流器的进水压力，在旁流管上安装管道泵加压。射流器后的水和臭氧混合液从上侧进入反应罐充分接触后从下侧出水与游泳池循环水主管相接。旁流管中的水在高臭氧浓度下消毒后再和主管中的水混合并产生氧化反应。商业游泳池水循环周期采用6h，旁流管水流量为循环水主管流量的15%～25%，可保证臭氧在进入主管线前有足够的传质效率和足够的接触时间。

    1.3 按下式确定臭氧发生器的大小

    臭氧发生器产量（g/h）= 循环水流量（m3/h）× 臭氧投加浓度（g/m3）。

    反应罐用来使水中无机和有机污染物被溶解的臭氧氧化并进行消毒杀菌，反应罐上部的排气阀应与臭氧破坏装置连接使在进入大气前除去未溶解的臭氧。

反应罐的容积按下式确定：

　　反应罐容积（m3）= 循环水流量（m3/h）× 旁流水百分比（%）× 反应时间（h）。

    在游泳池水温度范围内，池水中溶解的饱和浓度遵循亨利定律，臭氧发生器产气中臭氧浓度越高，水中饱和浓度也越高，溶解臭氧的传质平衡浓度也越高，消毒性能越好。在选择臭氧发生器时应考虑到这一点。

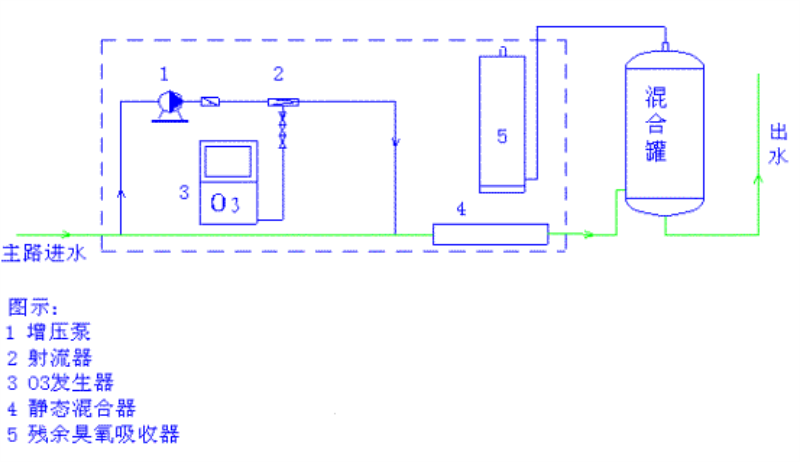

1.6 全路流程图

第二、游泳池水处理简介

    利用臭氧对游泳池的水进行处理是目前国际普遍采用的方式，它通过对游泳池水的毛发收集、软化器过滤后进行臭氧氧化，以达到水质杀菌、除味，防止传染病的传播，并通过尾气处理、活性碳过滤后达到国家饮用水标准。
    一般游泳池水处理投加的臭氧量为1-3g/m3,并配合其它的投药设备和在线检测仪共同控制水质。 当今现代化游泳池分为传统式臭氧水处理及小型模块式游泳池水处理。传统大型臭氧游泳池处理系统比较适合于大型的公共游泳池，象现代的国际奥林匹克运动会使用的游泳池就是这样处理的。象别墅、家庭式小型游泳池采用小型模块式，结构简单、使用方便、浓缩了传统游泳池的基本结构，大大降低了工程量和投资。

第三、利用臭氧对游泳池水进行处理主要有以下特点：
    1、杀菌力强、速度快。臭氧杀死普通发现的如大肠杆菌，比氯快几百倍，对病毒、原核生物中的细菌等均有有效的杀灭作用。
    2、臭氧能阻止有机污物的积累，可改善水质、脱色、杀死病原微生物，处理后的水可有效的防止传染病的蔓延。
    3、臭氧可有效的降低水中的污染物，减少有机污染物氯化后的副产物（一氯胺、二氯胺、三氯胺、三氯甲烷等）的形成，保障游泳者的身体健康。
    4、在处理过程中，回到游泳池的水残余臭氧不会超过安全界限，还可以对空气进行杀菌净化，使室内空气清新舒适。

第四、中水回用

    中水回用工程是由给水工程和排水工程派生出来的，其水质介于给水和排水之间。随着城市建设和工业的发展，用水量特别是工业用水量急剧增加，大量污废水的排放严重污染了环境和水源，造成水资源日益不足，水质日益恶化，新水源的开发工程又相当艰巨。设置中水工程（ 利用臭氧进行终端处理） 既可以有效地利用和节约有限的、宝贵的淡水资源，又可以减少污废水排放量，减轻水环境的污染，还可以缓解城市下水道的超负荷现象，具有明显的社会效益环境效益和经济效益。

第五、二次给水

    由于经济发展中的造纸、皮鞋印染与化工、农药生产企业的有机物污染，使我国地表甚至地下水源受到了严重的污染，自来水常规处理工艺（加氯消毒）生产的自来水中高氯化物 TMS（致癌物）常常严重超标，自来水管网远端由于管道污染而使水质低劣，为应付水压不足而设置的许多高层建筑的高位水池和地下水池由于外界污染而质量严重下降，利用臭氧的广谱杀菌和无二次污染性，对二次给水再净化消毒，可以保证供水质量，从而达到符合国家《生活饮用水卫生规范》的洁净要求。
